Q1

Q1 実装時、BGAパッドがなくなってしまいました。
パッドサイズは0.3mm、表面処理は半田レベラー(鉛フリー)でした。
原因を教えてください。
A1 おそらく原因は、 “銅食われ”現象と想定されます
A3画像

この“銅食われ”とは、高温の半田漕に基板を投入した際、銅が溶解され、小さいパッドが欠けたり無くなったりする現象で、半田レベラーでの製造時、表面処理の工程で発生する可能性がございます。
また、フロー実装の際にも発生する場合がございます。

この“銅食われ”は、有鉛のレベラーより融点が高い鉛フリーレベラーの方が発生しやすい為、 BGAなどで小さいパッドがある場合は、表面処理は半田レベラーではなく、耐熱プリフラックスまたは無電解金フラッシュを推奨いたします。

データにあった適切な仕様を選ぶことで、基板製造・部品実装での失敗を未然に防ぐことが出来ます。

このQ&Aが役に立ちましたら、クリックをお願い致します。

Q2

Q2 パターンで配線を曲げる時、直角や鋭角は良くないと聞きました。
問題になる点と、その理由を教えてください。
A2 【エッチング液の溜まり】や【反射ノイズ】を防ぐ為です
A1画像

製造でのパターン形成時、直角や鋭角の内側にエッチング液が溜まることで、 オーバーエッチングを起こし、パターンが細くなってしまいます。

配線を曲げる際は、円弧での作成が最適ですが、この方法での作成が難しい場合は、 徐々に配線を曲げるように面取りでの設計を推奨いたします。

走っている人間が、急な角度で曲がることが難しいように、電気の流れも同様で、直角に流れることが出来ず、 逆流する『反射ノイズ』の原因となる恐れがございます。
高周波になればなるほど、鋭角の配線を避けることをお勧めいたします。

製造上の不良を軽減する設計を行うことは、歩留まりを良くし、結果、製造費用も押さえられます。

このQ&Aが役に立ちましたら、クリックをお願い致します。

Q3

Q3 製造用データのガーバーデータを出力する際、 すべてのレイヤーに基板外形のデータは必要でしょうか?
A3 基板外形データは、外形線ガーバーデータのみに出力をお願いいたします

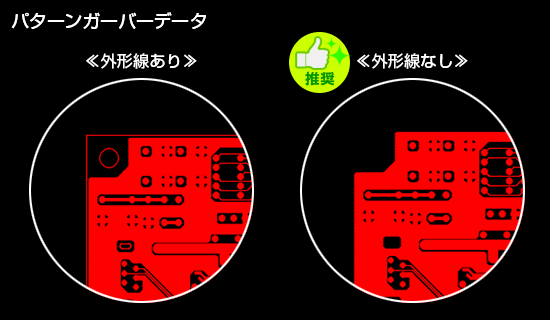

A2_01画像

A2_02画像

パターン、レジスト、シルクのファイルの中の基板外形データは、 製造時に不要な為、データ編集作業の際に削除をいたしております。

手作業にて不要データの削除を行いますので、 誤って必要なデータまで削除してしまう恐れがございます。

そのため、基板外形データは、外形線ガーバーデータのみに出力をお願いいたします。
その他の製造データも、必要十分なデータ作成とガーバー出力をお願いいたします。

このQ&Aが役に立ちましたら、クリックをお願い致します。
