オンラインチェッカー 【ＥＡＧＬＥ出力データ】

誠に勝手ながら、
本機能のご利用は無期限停止とさせていただいております。
ガーバーデータのご確認は、
お気軽にサポート窓口までお問い合わせください。

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

P板.comのオンラインチェッカーでは、ユーザー様にてご設計いただいたガーバデータが、P板.com製造基準の標準仕様となっているかのチェックをすることができます。

※あくまで標準仕様でのチェックとなりますので、本チェックによりエラーが出ても、お受付が出来ないということではございません。

基本チェック機能

エラー内容	判定基準
基板外形線	10.0 ｘ 10.0mm未満、400.1 ｘ 400.1mm以上
ライン幅	0.127mm未満 Dコード表示追加
導体間隔	0.127mm未満
ドリル径	0.30mm未満
ドリル間隔	0.30mm未満

チェッカー制限

・ チェックは1層単位を推奨とします。 　　複数層のチェックの場合、拡大・縮小のスケールの調整が行えません。

・ 全ての画像の解像度は0.05mm単位で、導体間隙エラー、ドリル間隔エラー、基板端からの距離エラーは画像作画後の計測になり、あくまでも参考レベルとなります。

・ ドリル穴インチ⇔ミリ変換式 小数点第2位を四捨五入とします。 　　例)0.0118(インチ)->0.29972(mm)->0.30mm

• ページトップへ

操作ガイド

　ご使用にあたっては、JAVAアプレットのインストールをお願いします。

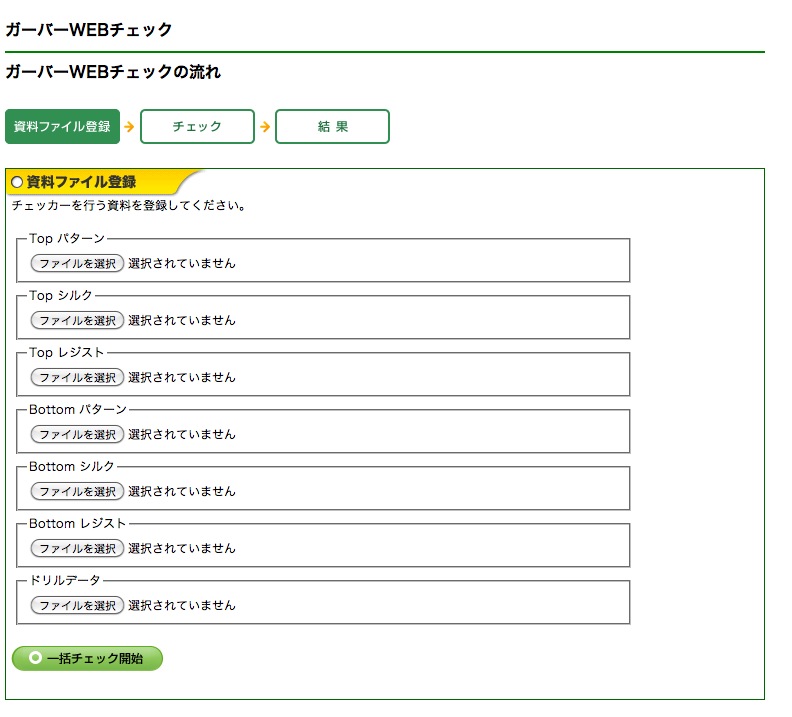

「資料ファイル登録」画面にお進みください。

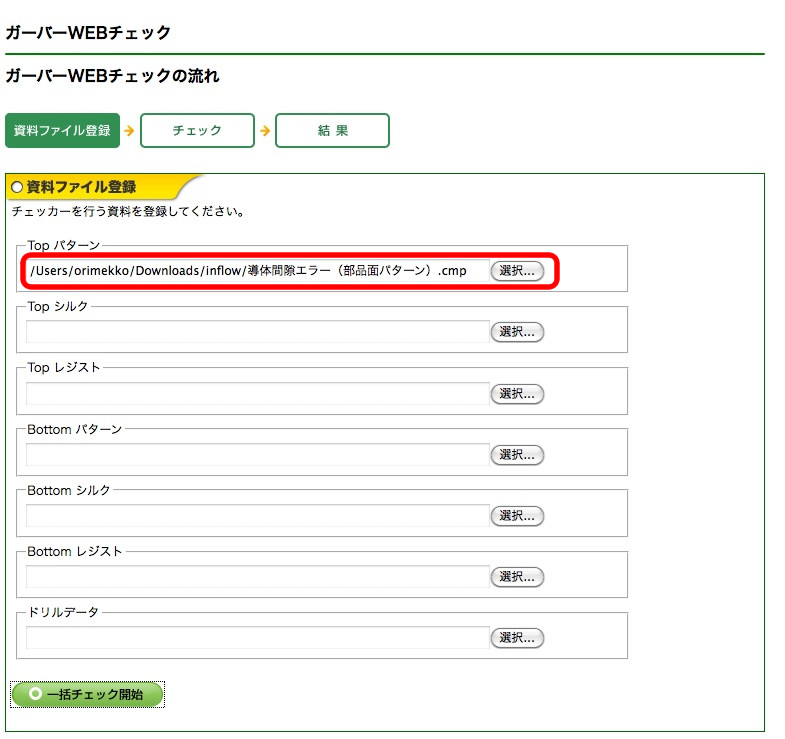

　チェックしたい層のガーバーデータをアップロードしてください。

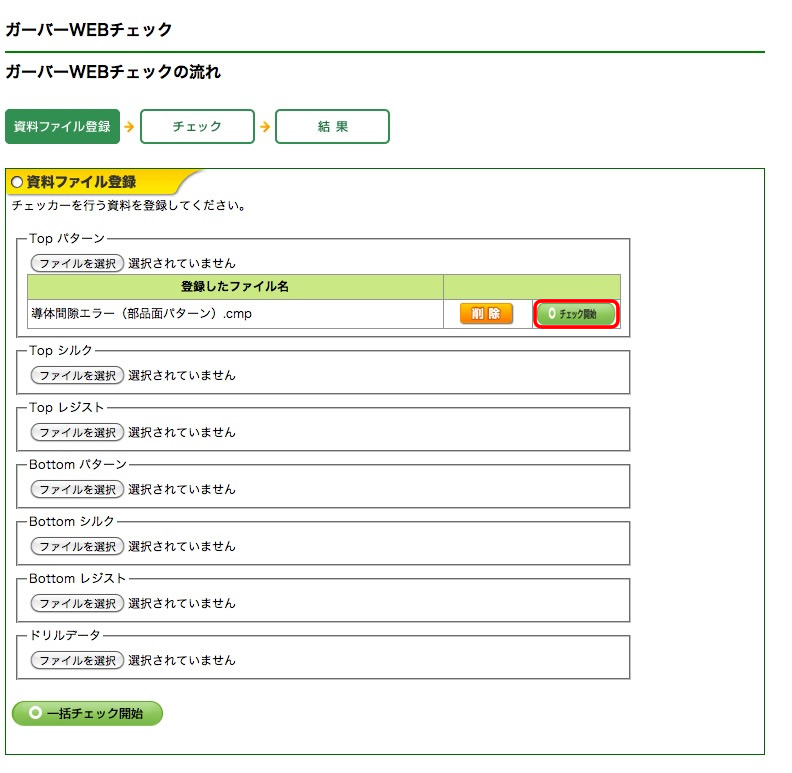

　アップロードが完了しましたら、「チェック開始」をクリックしてください。

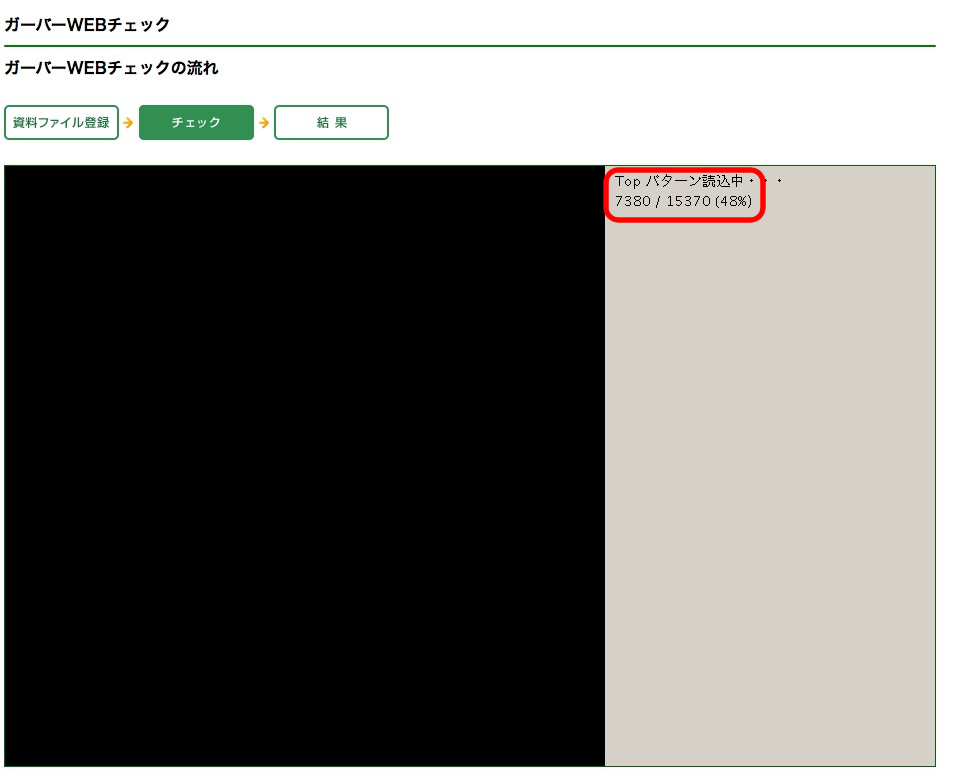

　「チェック」を始めます。読み込み完了に掛かる進捗度が表示されます。

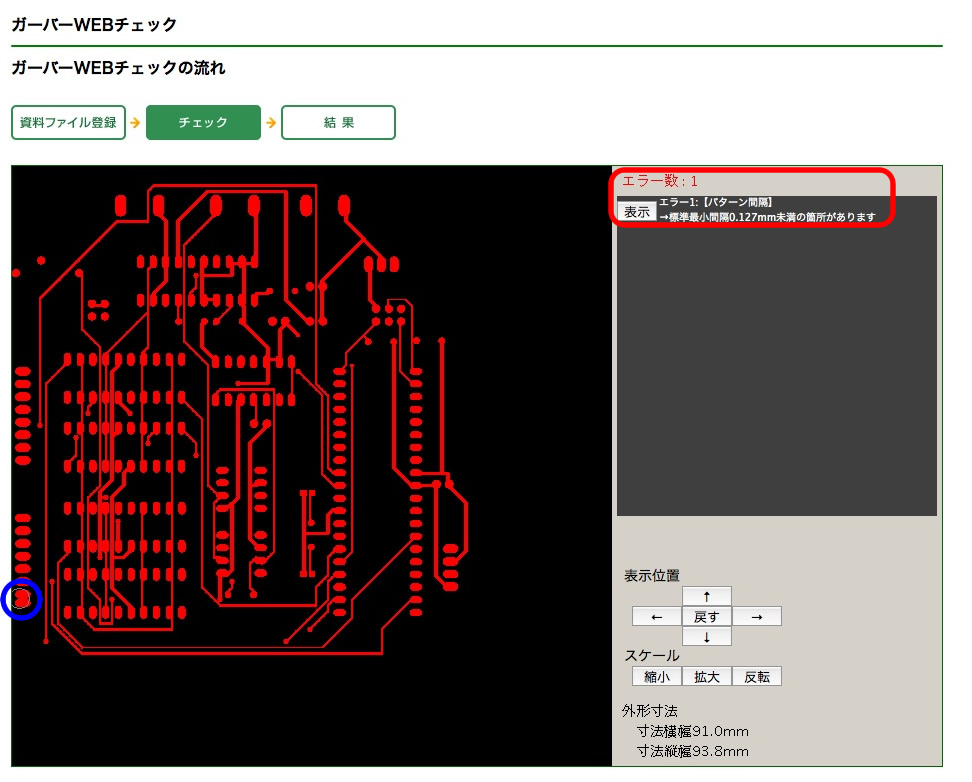

チェックの「結果」をご確認ください。

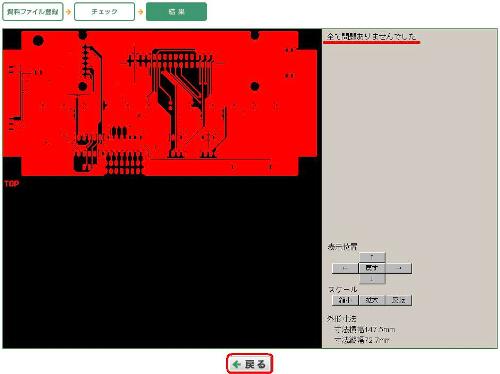

問題が無くなりましたら「全て問題ありませんでした」が表示されます。

「戻る」をクリックし、「資料ファイル登録」画面へ戻り、次の層のチェックをお願いします。
