正しく表示されない方はこちらをご覧ください 第17号｜2014年6月発行 P板.com「目からウロコ！のQ&A便」をご購読いただき、有難うございます。 （株）ピーバンドットコム 照井です。 全国的に梅雨に入り、各地雨の日が続いていますね。 雨だと出かけられないし億劫。かといって洗濯などの家事もできない。 そんな時は割り切って、自宅でのんびりする！と決めて過ごした方がよいかもしれませんね。 撮り溜めしていた番組を見たり、読書をしたり、ネットサーフィンをしたり、梅雨という時期を利用した過ごし方をすることで、少しは気分も変わるかもしれません。 ネットサーフィンされる際は、「目からウロコ！のQ&A便」のバックナンバーページもご覧いただけますと幸いです。 ■Index■ Q1.電流値に対する配線幅の目安があれば教えてください。 Q2.割りやすいジャンプVカットデータ作成方法 Q3.ポリゴンデータの危険性について

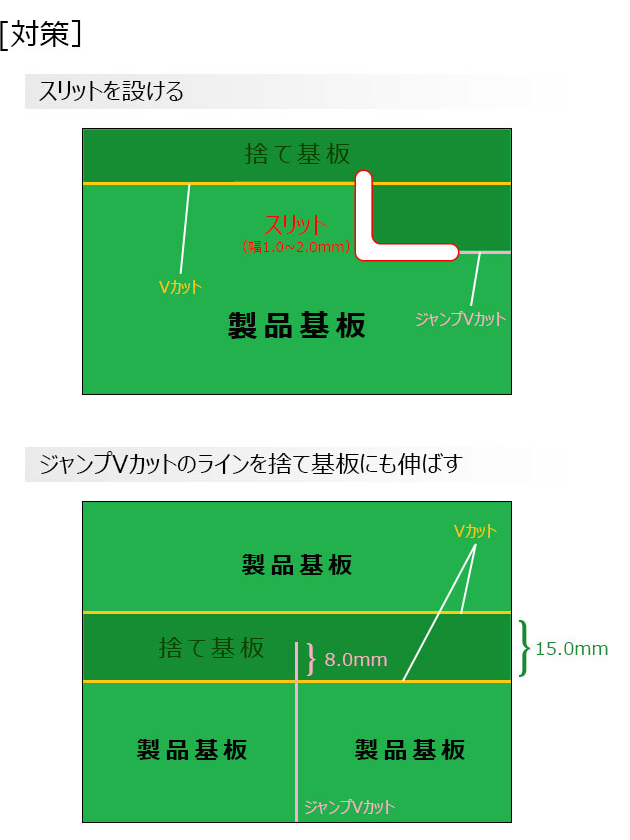

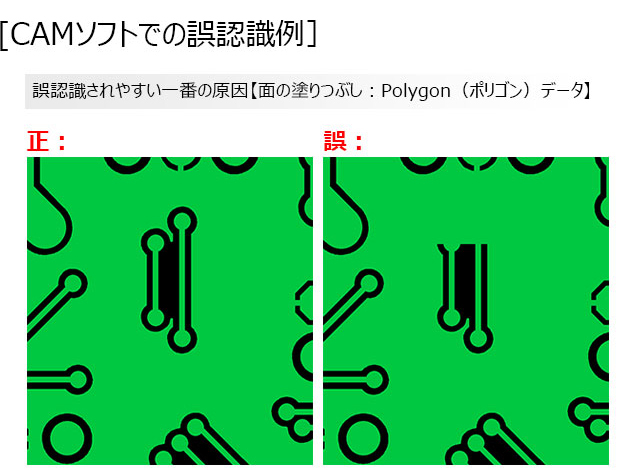

Question & Answer No.01 一般的な目安としては下記となります。 ・パターン幅1.0mmに対して、許容電流：1A ・スルーホール径φ0.3mmに対して、許容電流：300mA なお、理論値では上記の倍以上の電流を流せる値になりますが、 実際の物理的使用環境においては「基板自体の製造のバラつき」や「過電流（想定以上の電流が流れる）」などが起こりえますので、安全・安心の設計を心がける事が重要となります。 Question & Answer No.02 ジャンプVカットで割りにくい箇所がありました。 割りやすいようにするための、設計の工夫があれば教えてください。 Vカットは、回転している丸のこぎり形状の刃に、基板を水平接触するように進行させ、V溝加工を施します。 ジャンプVカットは、その回転している刃を進行途中に引き上げて作成するため、終わり部分のV溝が浅くなり『割れにくい』という状態が発生する恐れがあります。 対策としては、ジャンプVカットの終わりに、「スリット」若しくは「捨て基板」を設けてください。 （「捨て基板」の場合、ジャンプVカットのラインは捨て基板内まで伸ばすようにお願いします。） このようにデータを作成していただければ、製品部分のV溝が浅くなることが少なくなり、割りやすくなります。 詳細は、製造基準書の「５．１．１ ジャンプ V カット」をご参照ください。 Question & Answer No.03 CADで設計したものと、実際に製造された基板の絵柄が一部異なっていました。原因を教えてください。 恐らく、CADソフトから出力されたガーバーデータが、CAMソフトで誤認識されたことにより、意図通りの形状にならなかったものと考えられます。 プリント基板の製造用に用いられるデータ形式は、米国の電子工業会（EIA）にて「RS-274X」を世界標準として定められていますが、データ形式としては正規なRS-274X準拠であっても、データ内にマイナーだった仕様や記述が残されていることがあり、それがCAMソフトによっては正しく認識できないことがあります。 そのため、すべてのCAD/CAMソフトで正しく読み込み・表示がされるデータ出力の設定が重要となります。 ※ぜひ、CAD管理者様、システム管理者様にご確認ください！ ・座標およびコマンド記述：省略しない○・省略する× ・円弧補間：1/4円○・全円× ・ベタ塗潰し：塗潰しで出力○・輪郭で出力× ・繰り返しコマンド（リピート）：使用しない○・使用する× なお、誤認識される一番多くの原因は、【面の塗りつぶし：Polygon（ポリゴン）データ】が考えられます。 ガーバー出力時に、ポリゴンのまま出力せず、塗りつぶして出力していただくことを強くお勧めします。 第17号｜2014年6月発行 配信停止・配信形式変更の手続きはこちらよりログインして変更手続きが行えます。 【発行元】「 開発環境をイノベーションする 」 株式会社 ピーバンドットコム 　　　　 　〒102-0076　東京都千代田区五番町14　国際中正会館10F 【編集人】 照井静佳 本メールに関する、ご意見・ご感想は、info@p-ban.comまでお気軽にお送りください。 P板. comの各種サービスに関するご質問はお気軽にお問い合わせください。 Mail: info@p-ban.com　Tel: 0120-439-296　Fax: 0120-439-397 http://www.p-ban. com すべての著作権は株式会社ピーバンドットコムに帰属します。 Copyright © 2014 p-ban. com Corp.Japan. All rights reserved.
