（SOP、QFP、コネクタ など）
・短手方向【X】のみ補正します。
・【X】の値が補正値以下では変更しません。
ご支給いただいたメタルマスク用ガーバーデータにて、狭ピッチ部品や大口径の部品パッドなど、部分的にはんだ量を補正（調節）したい時にご選択ください。
補正は、以下の仕様にそって行ないます。
| 狭ピッチの部品パッド （SOP、QFP、コネクタ など） |
|---|
・短手方向【X】のみ補正します。 ・【X】の値が補正値以下では変更しません。 |
| ピッチ [mm] | 補正値【X】 |
|---|---|
| 0.40 mm ピッチ | 0.20 mm 幅 |
| 0.50 mm ピッチ | 0.23 mm 幅 |
| 0.60 mm ピッチ | 0.30 mm 幅 |
| 0.65 mm ピッチ | 0.30 mm 幅 |
| 0.80 mm ピッチ | 0.40 mm 幅 |
| 0.95 mm ピッチ | 0.50 mm 幅 |
| 1.00 mm ピッチ | 0.50 mm 幅 |
| 1.25 mm ピッチ | 0.65 mm 幅 |
| 1.27 mm ピッチ | 0.65 mm 幅 |
| 大口径のパッド |
|---|

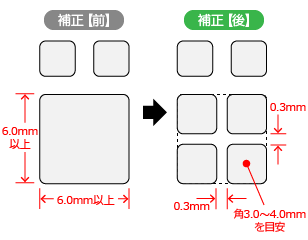

 ・角6mm以上の大口径パッドは、0.3mmのスリットを設け分割します。分割後の開口が【角3.0 ~ 4.0mm】を目安とし、分割数を調整します。 |
ご支給データを拝見した上で、上記以外の補正をご提案する場合もございます。
