BGAからの引き出し方で困ったら?

BGA周りのパターン設計を初めてする時、どうやって配線を引き出せばいいか迷いませんか?

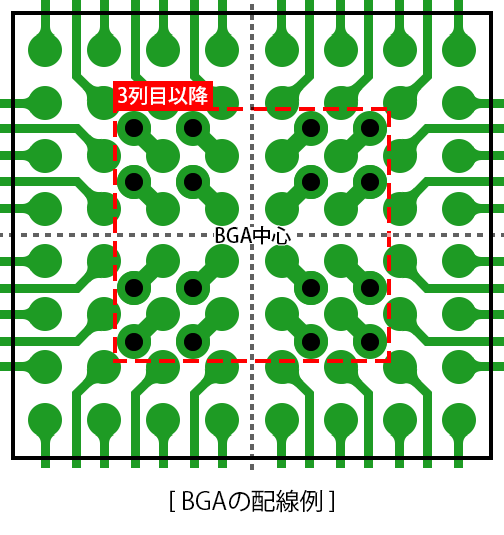

迷った時は、まず以下のように配線とビア打ちを行なってみてください。
・BGAの1,2列目は、BGAを配置している層で配線を引き出す。
・3列目以降のパッドは、各パッド毎にBGAの中心からICの4角の方向へビアを打つ。
・電源、GNDの線幅を確保する為、BGAの中心からXY方向にはビアを打たないようにする。

BGAの仕様や設計ルールによっては、上記の方法が使えない事もありますが、
配線に迷った時は、今回ご紹介させて頂いた配線をしてみると、案外スムーズに配線が出来るかもしれません。
