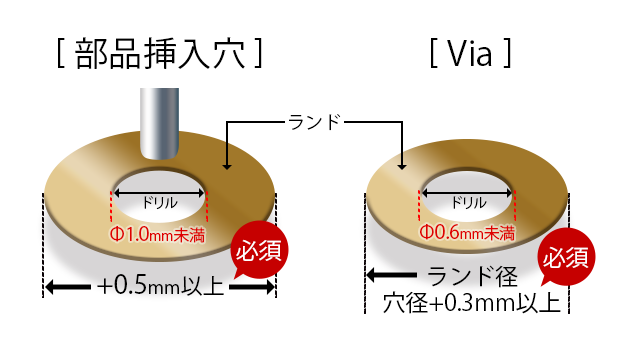

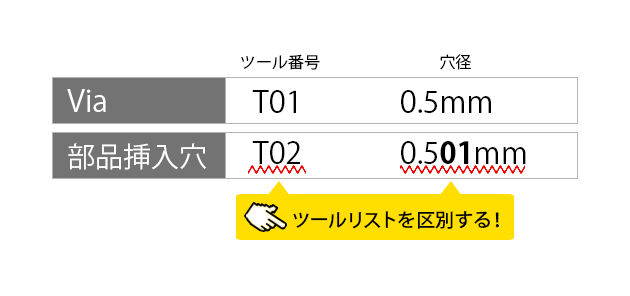

Question & Answer No.01 製造予定の基板に、部品挿入穴がφ0.5mmの箇所があります。 ドリル径/ランド径はViaと同じような指示で製造は可能でしょうか？ φ0.6mm 未満のスルーホールを部品挿入穴として使用する場合は、該当の穴が部品挿入穴であることの明記が必要です。 Viaと部品挿入穴が同径の場合は製造の際にどちらの用途かを判断をいたしますのでツールナンバーを区別するようにお願い致します。 なお、0.6mm未満の部品挿入穴は『表面処理：半田レベラー』を使用すると穴が埋まるおそれがございますので、選択ができません。 小さい部品挿入穴(1.0mm未満）の場合は穴径+0.5mm以上のランドが必要となります。 Viaの場合は穴径に+0.3mm以上のランドが必要となります。 部品挿入穴と使用する場合、ランドのアニュラリングが少ないと、 半田付け面積が狭くなり、実装が困難となります。 詳しくは下記Q&Aもご参考ください。 http://www.p-ban.com/magazine/htmlmail/htmlmail_qanda/2013/04/#q1 Question & Answer No.02 基板搭載部品に0.5mmピッチのICを使うのですが、レジストとレジストの間隙が0.05mmになりました。 このままで製造は可能でしょうか。 細いレジストがある場合、製造過程でレジストが取れてしまい、取れたレジストがパットにかかり、導通しなくなる恐れがございます。 その為、0.1mm未満の間隙の箇所はレジストを塗布しないようにレジストデータは一括開口での作成をお願い致します。 Question & Answer No.03 5.0mm幅の突起形状がある基板をVカットで面付したいと思います。 5.0mmの箇所にVカットを入れることは可能でしょうか？ お客様の基板のように15.0mm未満の箇所にVカットを入れると、 Vカットの入り際と抜き際は、加工機の構造上 Vカットが深く入り、基板残厚が薄くなります。 その為、基板と基板の接続箇所に強度が保てなくなり、欠け落ちるおそれがございます。 Vカット面付をする場合のVカットの距離は【15.0mm以上】で設計をお願い致します。 また、面付基板の並べ方や、面付の方法を変えることで製造が可能になります。 第23号｜2014年12月発行 配信停止・配信形式変更の手続きはこちらよりログインして変更手続きが行えます。 【発行元】「 開発環境をイノベーションする 」 株式会社 ピーバンドットコム 　　　　 　〒102-0076　東京都千代田区五番町14　国際中正会館10F 【編集人】 山田愛美 本メールに関する、ご意見・ご感想は、info@p-ban.comまでお気軽にお送りください。 P板. comの各種サービスに関するご質問はお気軽にお問い合わせください。 Mail: info@p-ban.com　Tel: 0120-439-296　Fax: 0120-439-397 http://www.p-ban. com すべての著作権は株式会社ピーバンドットコムに帰属します。 Copyright © 2014 p-ban. com Corp.Japan. All rights reserved.
