はじめに

小学校の理科の実験で、乾電池の正極（＋端子）と負極（－端子）に豆電球の２本の電線を繋いだら光りました（図1）。今どきの小学校ではLEDに代わっているかもしれませんね。LEDは豆電球と同じ方法で点灯させてよいのでしょうか？（図2）。

本連載では、全６回にわたって、LED照明電源を例に、CADの使い方から基板のしくみまで、基本の中の基本を解説します。第７回目以降は、最新のKiCAD7を使いながら、実務に使える計測アダプタ基板などを製作する予定です。

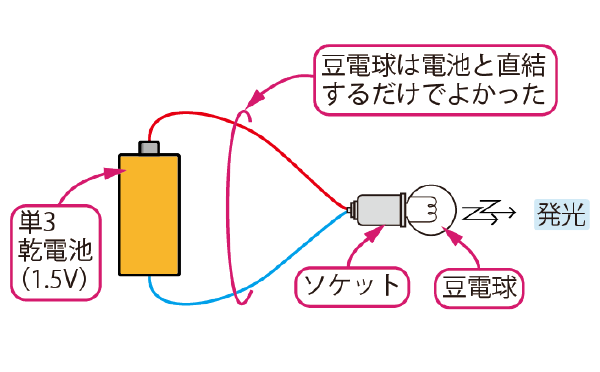

図1　豆電球を光らせるときは1本の乾電池に直結した

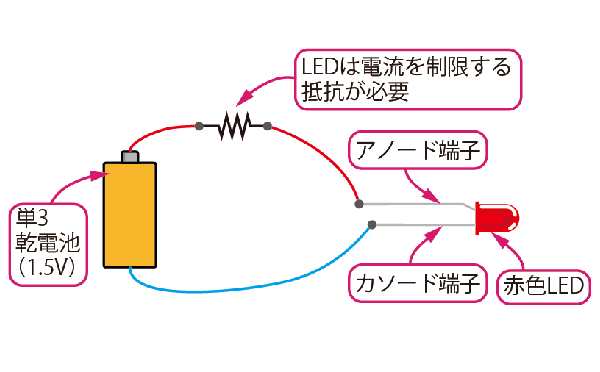

図2　LEDも豆電球と同じ回路でOK？

高効率＆長寿命！発光する半導体素子“LED”

LED（Light Emitting Diode）は、電気信号を光に変換する半導体デバイスです。発光ダイオードともいいます（図3）。

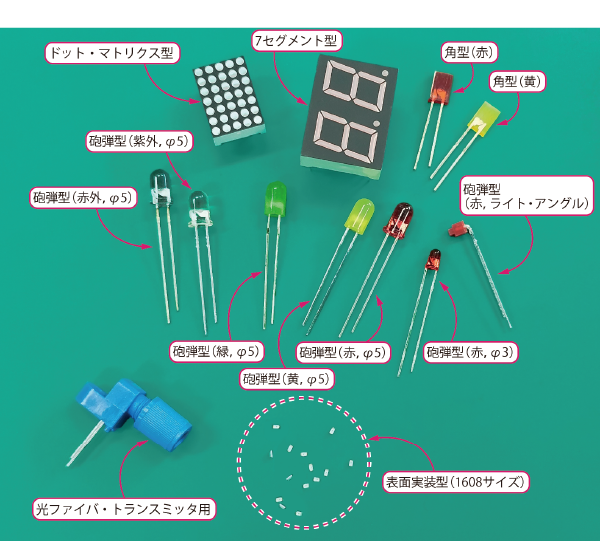

図3　LEDのいろいろ

電球はフィラメントを赤熱させることで光らせますが、LEDは電気エネルギーを直接光に変換するため、電力から光への変換効率が高いのが特徴です。寿命が圧倒的に長いのも大きなメリットです。
