- 設計基板ワンポイント - クリスタルからICへのパターン注意点は!?
いつもお世話になっております。P板.com 高屋です。
今回より、読者の皆様から寄せられた基板設計に関する「なぜ？」にお答えしていきます。
宜しくお願いします！
記念すべき第1回目のご質問はこちらです！
大学でCADを使って基板設計をしてみたところ、知り合いからダメだしを受けました。
その知り合いが言うには、クリスタル(水晶)部分の配線が特にダメとの事。
でも、どうすればいいかは教えてくれませんでした。
データを送付しますので、改善点を教えて頂けないでしょうか。（N大学Kさん）

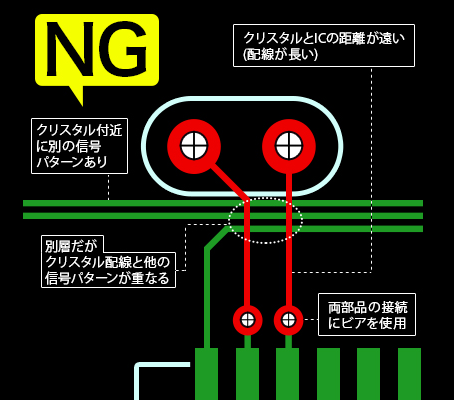

クリスタルとICのパターンについての質問のようですね。では、まずその設計データをみてみましょう。
これは、いくつか避けた方が良い設計をされてますね。
では、この図から気になった箇所をピックアップしてみましょう。
ポイント！
a)クリスタルとICの距離が遠い（配線が長い）
b)両部品の接続にビアを使用している
c)クリスタル近辺に別の信号パターンがある
d)別層であるが、クリスタル配線と他の信号パターンが重なっている
これらは、すべてクリスタルに悪影響を与える可能性が高いものです。
これらが蓄積すると、最悪の場合クリスタルの発振不具合がおこります。基板に影響が表れる可能性があるので注意しましょう。

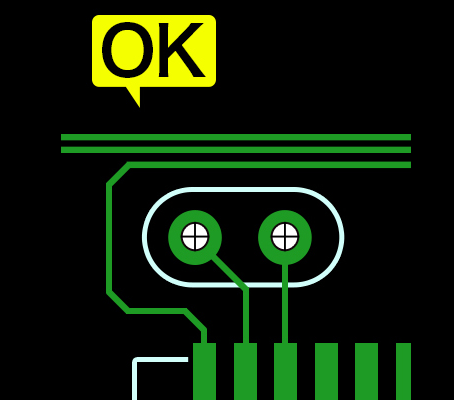

では、どのように修正すれば、悪影響を与えない配線になるのでしょうか？
このように、クリスタルに関わる配線は、極力他のパターンから影響を受けないように設計することがポイントです。
この他にもポイントはありますが、まず簡単にできる上記のポイントに注意して基板設計を行ってみましょう。
また、部品メーカーが推奨パターンを用意していることもありますので、設計前にHPやデータシート等をチェックしてみることもお勧めします。
次回も、皆様の疑問・質問にお答えしていきます。基板設計以外にも、以下のような内容もお待ちしております。
-最適な部品の選定方法は？
-製品の小型化をしたいが、どこを改善したらいいか？
-基板製造時の不具合を減らすアートワーク設計のコツは？
お悩みの点があれば、是非 P板.comサポート窓口（info@p-ban.com）まで内容をお送りください。
※すべてのご質問にお応えできない場合がございます。
※事前にご連絡なくメールマガジンに掲載・配信する場合がありますので、ご了承ください。
※採用・不採用などに関するお問い合わせにはお答え出来かねます。
皆様からのご連絡、お待ちしております。
P板.com ヘッドライン

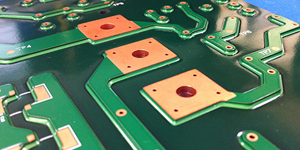

厚い銅箔で流せる電流値について解説の「基板のふるさと」vol.17発行！
