CADデータをアップロードして、ビューアで確認 + データチェック を行います

P板WEBチェッカー イメージ
  チェック項目は・・・【外形寸法】 【パターン幅/間隔】 【アニュラリング】

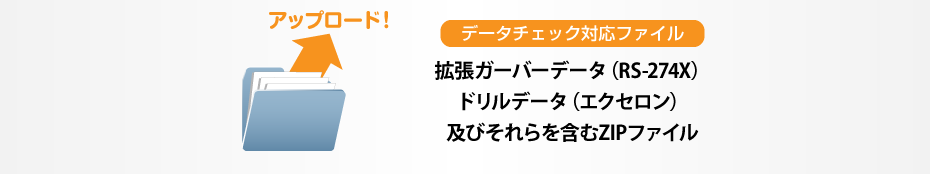

※データチェック対応ファイル:
 ・拡張ガーバーデータ(RS-274X)
 ・ドリルデータ(エクセロン)
 ・及びそれらを含むZIPファイル

※続けて[見積り]→[注文]と進んでいただく場合は、
 下表の指示書等も合わせてアップロードしてください。

エラーが発生しました。

    ■1.基板の種類と層構成を選択してください:

    種類
    層構成

    ■2.エクセロン形式ドリルデータの読込設定を手動で行う場合は
      各パラメータを設定してください:

    自動/手動
    座標
    単位
    精度 整数部:  / 小数部:
    ゼロ省略
    原点回帰

    ※チェッカーを起動後、ドリルデータの描画がずれている場合は、
    お使いのCADの設定に合わせて手動で設定変更してください。

    ■3.アップロードファイル毎の設定をしてください:

    no. ファイル名 ファイルタイプ 種別 ネガ/ポジ 描画色

    【設定を適用】ボタンを押してください。

    ドリルのツールサイズ、スルー/ノンスルーを必要に応じ修正して【チェッカーを起動】ボタンを押してください。

    アップロードいただくファイルについて

    拡張ガーバーフォーマット形式、及びエクセロンフォーマット(ドリル)のみに対応しております。
    データ作成方法/注意事項については、 リジット製造基準書フレキシブル基板製造基準書アルミ基板製造基準書 をご参照ください。

    資料名登録可能フォーマットP板WEBチェッカー対応P板.com受付対応
    設計データ(必須) 拡張ガーバー(RS-274X)
    標準ガーバー(RS-274D) ×
    CADLUS X出力のCOMPデータ ×
    DXFデータ ×
    ドリル情報(必須)
    ※CADLUS X出力のCOMPデータの場合、不要
    エクセロン
    拡張ガーバー(RS-274X)
    標準ガーバー(RS-274D) ×
    ドリルリスト(text) ×
    基板外形図 任意(pdf, png, gif, jpegなど)
    異形アパチャ登録指示書 任意(textなど)
    製造指示書 任意(xlsx, xls, pdf, textなど)

    ※製造指示書は下記リンクよりダウンロードしたファイルを雛形としてをご利用ください。
    (P板WEBチェッカーだけのご利用の場合は不要です)

    製造指示書ダウンロード

    P板WEBチェッカーのご利用について

    【制限事項】

    • 外形データの外形線の外側に文字等がある場合、正しく外形サイズを認識できません。
    • パターンデータの外形外に文字等がある場合、その内容もチェック対象となり、正しく判定できない場合があります。
    • 最小パターン幅はアパーチャ―サイズで検知します。例えば、ベタパターンを0.1mmのアパーチャ―で塗りつぶした場合も、最小パターン幅が0.1mmと認識されます。
    • 合成データには対応しておりません。
    • 長穴のアニュラリングチェックは対応しておりません。

    【免責事項】

    • 当P板WEBチェッカーを利用するなどの行為に関連して生じたあらゆる損害等について、 理由の如何に関わらず、当社は一切責任を負いかねますので、予めご了承いただきますようお願い申し上げます。

    【著作権について】

    • 当P板WEBチェッカーから出力される情報・資料・画像等のコンテンツは、当社または提携会社が保有し、著作権法等により保護されております。したがって、許可なく複製、転用、再利用、再掲載、販売等の二次利用をすることは禁止しております。
