正しく表示されない方はこちらをご覧ください 第57号｜2017年10月発行 いつもQ&A便をご購読いただき、ありがとうございます。 （株）ピーバンドットコム 渡邉です。 秋色深みゆくこの頃さつまいもの美味しい季節となってきました。 「石やーきいーもぉー、おいもおいも♪」の声は、心までほっこりしますね。 さて、「Embedded / IoT Technology 2017（組込み総合技術展）」略して「ET展」がパシフィコ横浜で「11/15-17」に開催されます。P板.comは、富士ソフト株式会社様ブースに出展させていただきます。 展示ホールA（A-02）ブースでアンケートにご回答いただきますと「2018年基板カレンダー」が富士ソフト様よりプレゼントされます！ 数量限定となりますので、お早目にお越しください。皆さまのご来場お待ちしております。 それでは、「目からウロコ！ のQ&A便 第57号」をお届けいたします。 ■Index■ Q1.ガーバーデータ出力時のポイントとは？ Q2.浮きベタはなぜダメなのですか？

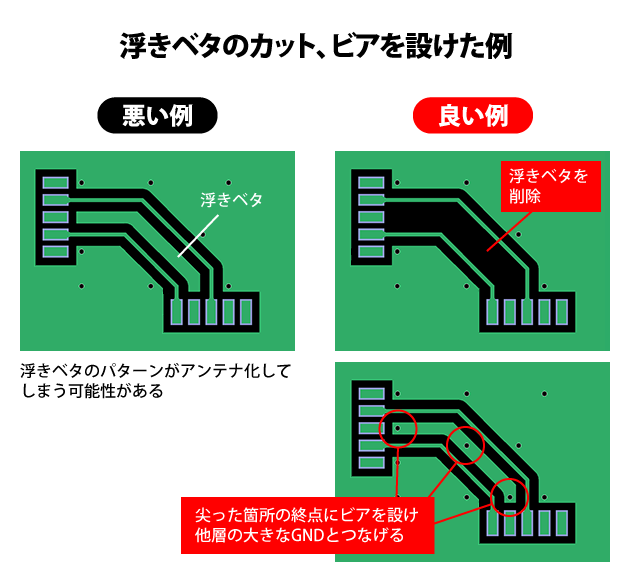

Question & Answer No.01 ガーバーデータをCADから出力して、基板製造を発注したいのですが少々不安です。 データ出力のポイントがあれば教えてください。 １. 等倍で出力する ２. 単位、出力桁数は揃える ３. 座標は絶対値で出力する ４. オフセットはしない ５. ポリゴン出力はしない ６. ガーバーデータはRS-274Xで出力する ７. ドリルはEXCELLON形式で出力する ８. 上面透視図で全データを出力する ９. 原点は基板の左下にする 10. 基板外形のみのデータを出力する 基板設計用のCADソフトのおかげで、今は簡単に「ガーバーデータ」と「ドリルデータ」を出力できるようになりました。しかし、実際のところ設計データ通りの基板を入手するにはいくつかのポイント（ルール）を押さえる必要があります。 例えば、「ガーバーデータとドリルデータは等倍で出力する」です。ガーバー出力時に倍率を変更し基板サイズを変えると、穴やパターンなどの座標が設計データと変わってしまう可能性があるので避けなければなりません。 このように、多くのお客様のデータを見てきたP板.comだからこそお伝えできるポイントが多くあります。そこでこのたび、「ガーバーデータ出力時に押さえるべき10のポイント」をまとめました。 基板の品質向上はもとより、手戻りが減り製品開発のスピード化にもつながる重要ポイントです。今後の基板づくりにぜひお役立てください。 Question & Answer No.02 どこにも接続されていないパターン「浮きベタ」があると良くないと聞きました。どんな影響があってダメなのでしょうか？ パターン設計CADで「ベタ自動入力機能」を使用した場合、「浮きベタ」ができることがあります。ここでいう「浮きベタ」とは、電気的にどこにも接続されていない銅はくパターンのことです。会社によっては、浮きパターン、浮遊パターン、浮きベタ、浮遊ベタなどさまざまな表現があります。 浮きベタを見つけたら、削除することをおすすめします。どこにも接続先のないパターンはアンテナ化し、ノイズを発生させる原因になることがあるからです。パターンを残す必要があり削除できないなどの場合は、浮きベタ内にビアを設けて他層の大きなグランド（GND）とつなげるとよいでしょう。 データ上で浮きベタをチェックすることもできます。CADの種類によっては、「ベタを検出する機能」や「浮きベタを一括でチェックして削除する」といった機能があるので、お手持ちのCADをご確認ください。 パターン間やパターンとベタ間で「中途半端な隙間が空いていてベタやビアがない箇所」などがあれば、「もしかしたら浮きベタができているかも？」という視点を持って設計に当たられることをおすすめします。 第57号｜2017年10月発行 配信停止・配信形式変更の手続きはこちらよりログインして変更手続きが行えます。 【発行元】「 開発環境をイノベーションする 」 株式会社 ピーバンドットコム 　　　　 　〒102-0076　東京都千代田区五番町14　国際中正会館10F 【編集人】 渡邉 修孝 本メールに関する、ご意見・ご感想は、info@p-ban.comまでお気軽にお送りください。 P板. comの各種サービスに関するご質問はお気軽にお問い合わせください。 Mail: info@p-ban.com　Tel: 0120-439-296　Fax: 0120-439-397 https://www.p-ban. com すべての著作権は株式会社ピーバンドットコムに帰属します。 ©  p-ban.com Corp. All rights reserved.
