P板.com(ピーバンドットコム)とは、プリント基板のネット通販のパイオニアとして、プリント基板の設計から製造、実装、量産までインターネット上で「ワンストップ・ソリューション」にて提供する企業です。電子機器開発において、最大のネックとなる「プリント基板の製造に掛かる多額なイニシャル費用の回収ができない!」に対し、 フィルムやシルク版の保管を行わない効率的な異種面付工法で「イニシャル費用の完全無料化」を実現! 必要な枚数の基板をどこよりも安く調達できるので試作に最適です。大手メーカー様、学校/研究機関様、個人事業主様など、30,000社を越える取引実績があります。





多くの専門技術者(スペシャリスト)を抱えるP板.comだからこそ

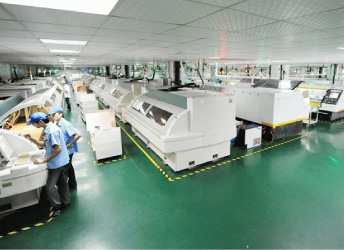

フィルドVIA/ビルドアップ工法、厚銅300μm基板、放熱大電流メタル基板、サブストレート基板…など、お客様のあらゆる仕様要求に対して、世界中から最適となる協力工場を選定し、サービスをご提供いたします。技術スペックによる限界はございません。試作だけでなく量産も、日本国内・韓国・台湾・中国の優良工場と永年培った信頼関係を軸に、安定した品質と確実な納期でお客様に必ずご満足いただけるプリント基板をお届けするのがP板.comの使命です。

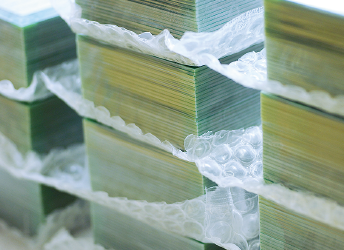

P板.comでは、試作、スポット案件に加え、量産製造も承っております。あらゆる基板開発の試作をサポートするとともに量産においてもサポートいたします。お客様の製造仕様/生産計画に応じて、最適となる製造工場をコーディネートするだけでなく、試作フェーズから量産性(納期/コスト/歩留まり)を高めるための技術的アドバイスをいたします。試作では問題にならないことも、量産となると問題となることも多々あります。多くの試作実績を持つP板.comならではのサポートをいたします。
プリント基板の仕様を「1-Click見積」に入力するだけ。煩わしい営業マンとの打ち合わせなく、プリント基板の納期と費用が瞬時に見られ、驚きの低価格で、ご注文まで進めます。




プリント配線板技能士の資格を持った経験豊富なベテランや、VE提案などコストダウンのコツを熟知している営業マン、産機・民生品から車載向けなど経験豊富なアートワーク設計士、大手基板メーカの工場長を務めたベテラン技術士など、皆様のお悩みを解決に導く「基板コンシェル」が真摯に対応いたします。


「P板.comスタッフから『ミッドマウント型(基板に落とし込むタイプ)部品を採用して基板面高さの低背化を図っては?』との提案をしてもらい、薄さを実現できました。希望通りに仕上げられたことは本当に嬉しかったですね。」
「他の基板メーカーに比べてコスト面で秀でますが、一番の魅力はスピードですね。研究開発では、いかに他社より早く実験データを入手できるかがポイントです。研究開発スケジュールを少しでも前倒すためにも、納期が早く、確実なのはとても重要です。」
「P板.comは、研究室に入った時から利用しました。製造と実装サービスの基板品質も満足です。ガーバーデータを送った後、サポートスタッフから回路の問題の連絡あり、しっかりチェックしているなと思いました。納期がしっかりしているし、大学に提出する見積書などもきちんと発行してもらえます。」
