| Question & Answer No.01 |
 |
自分の設計したCADデータでプリント基板の製造を依頼する際、手戻りがないようにするにはどこをチェックすればよいですか？
|
 |
１. アニュラリングの確保
２. 線幅のチェック
３. 外形から銅はくまでの距離
４. 同ネットも最小配線間隙を確保
５. 長穴データの指定方法
６. レジストの線幅
７. 部品パッド部の確認
８. シルクの線幅と文字高さ
P板.comおよびプリント基板製造工場では、必ずお客様のCADデータをチェックしてから製造へと取り掛かっています。データチェックで気になる箇所が発見された場合は、お客様（データ設計者）に確認し修正をお願いしています。
例えばチェック項目の一つとして、ドリル穴の周囲のパターンであるアニュラリングの数値があります。この数値が小さすぎると断線を起こすおそれや、実装時に部品接続の強度が不足するおそれがあります。そのため、「アニュラリングが基準値以上かどうか」は必ず確認しなければなりません。
いつもたくさんのデータをご確認させて頂いているP板.comでは、チェックポイントを８つにまとめ、テクニカルガイドライン第２弾「失敗しない製造データのポイント 基礎編」として公開しました。
基板の品質向上はもとより、手戻りが減り製品開発のスピード化にもつながる重要ポイントです。Web上で常時確認していただけますので、ぜひ今後の基板づくりにお役立てください。
|

|
|
|
|
|
|
|
|
|
|
Question & Answer No.02
|
 |
|
プリント基板でよく使う言葉「面視」の意味を教えてください。
|
 |
プリント基板が実用化され始めた頃は片面基板のみでした。片面にリード部品を穴に挿すだけだったので、一般に部品を挿入する面を部品面、反対のはんだ付けする面をはんだ面と呼んでいました。
両面に部品を載せるようになると、どの面から見た図であるか（面視）を区別するため片面基板からの“名残”で引き続き、部品面、はんだ面と呼ぶことが多くなりました。その後、両面基板、多層基板が主流となり、さらにSMD（表面実装部品）が登場してくると、どちらがオモテともウラとも言い切れなくなり、面視の呼び名は会社・個人によってさまざまとなっています。

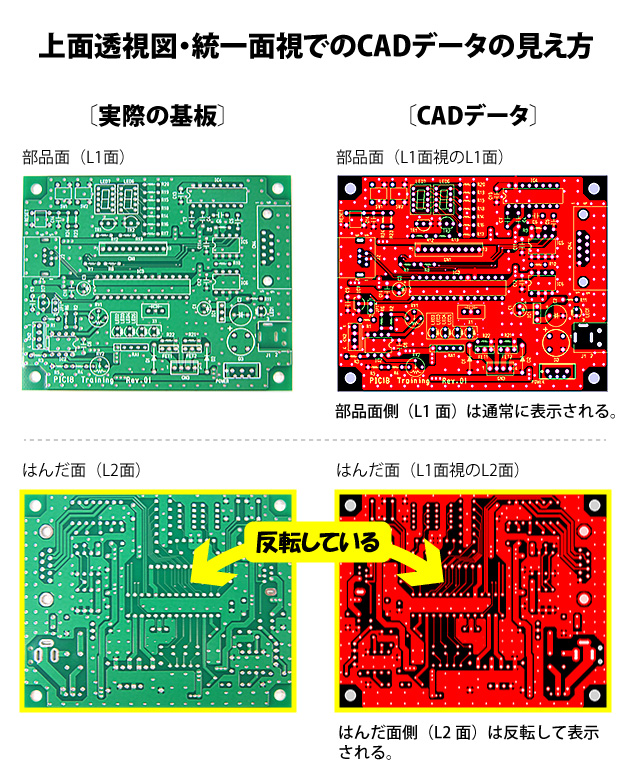

＜面視の呼び名の例＞
・部品面視＝P板.comでの呼称はL１面視
部品面側から見た図。部品面側のシルク図は通常に表示され、はんだ面側のシルク図は反転して表示されます。
・はんだ面視＝P板.comでの呼称はL2*面視 ※層数により*の数字は変わります。
はんだ面側から見た図。はんだ面側のシルク図は通常に表示され、部品面側のシルク図は反転表示されます。
面視については、CADデータが「どの面視からの出力データであるか」がとても重要です。出力データは、全層にわたり同じ方向からみている「統一面視」で出力します。そして、どちらの面からの面視を基準にしてデータ出力をしたか把握し、他の資料もその面視に準じていることが大切です。
面視の認識間違いを回避するワンポイントが掲載されている「上面透視図で全データを出力する」も参考にしていただければ幸いです。
|
|
|
|
|
|
|
|
|
|
