実装図サンプル

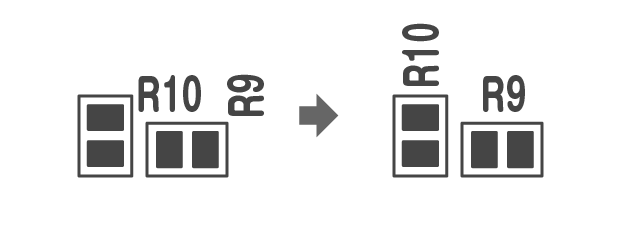

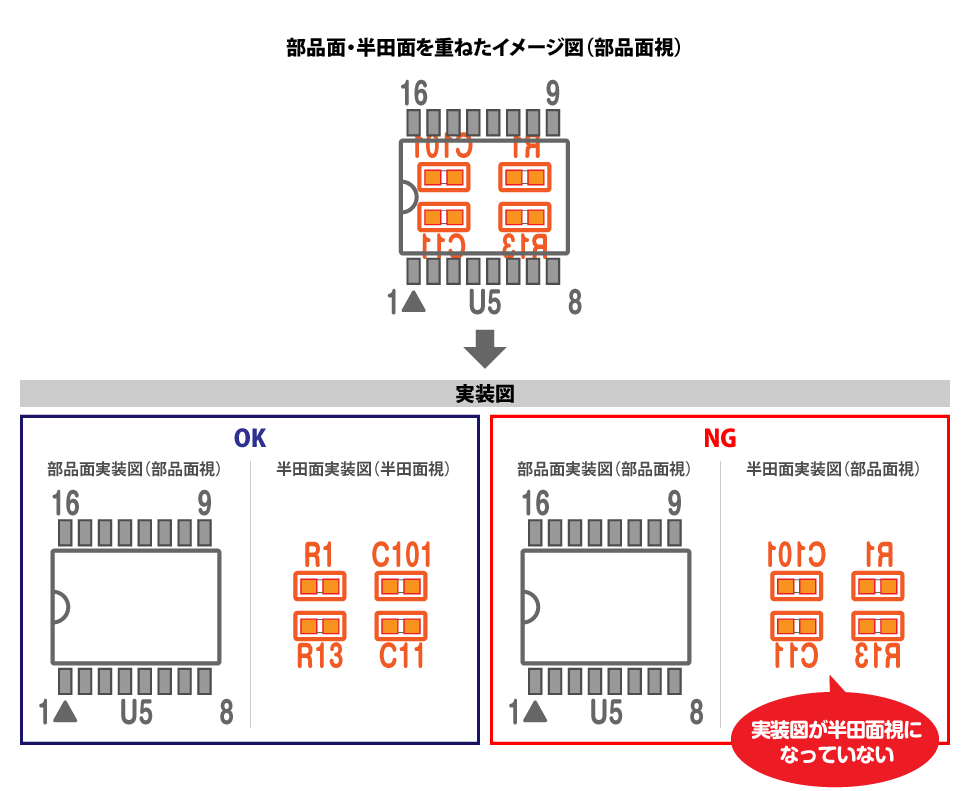

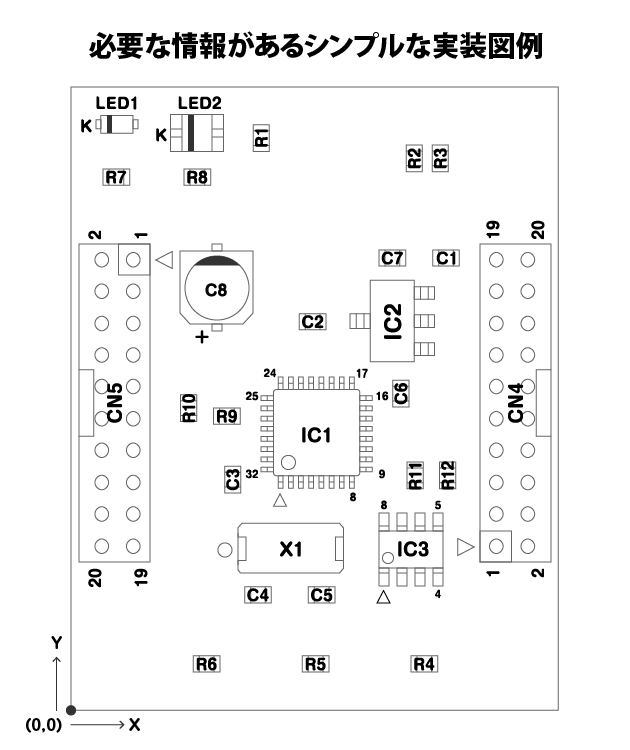

白黒印刷出力でもしっかり可読することができ、配置番号、部品の形状、極性指示、ピン番号、コネクタの向きなどの必要な情報が見やすく分かりやすいシンプルな実装図サンプルです。

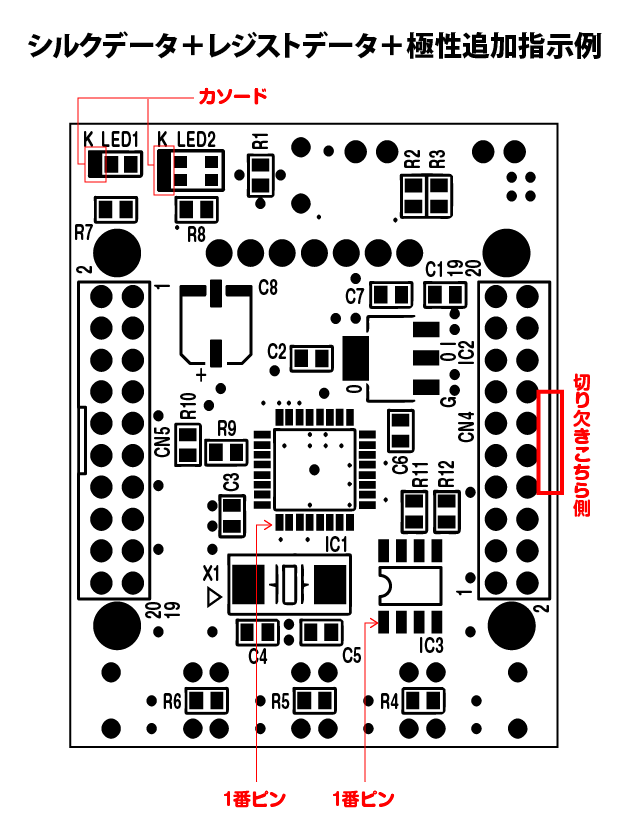

P板.com実装サービスでは、「レジストデータ」と「シルクデータ」を合わせた実装図でも、お受け付けすることができます。
その場合は、「配置番号」、「部品の形状」、「部品の向き(極性、ピン番号)」が、しっかり分かるように、シルクデータの設計、または実装図への手書きでの指示が必要となります。

〇マーク、△マーク、1番ピンマークを追加する方法もございます。

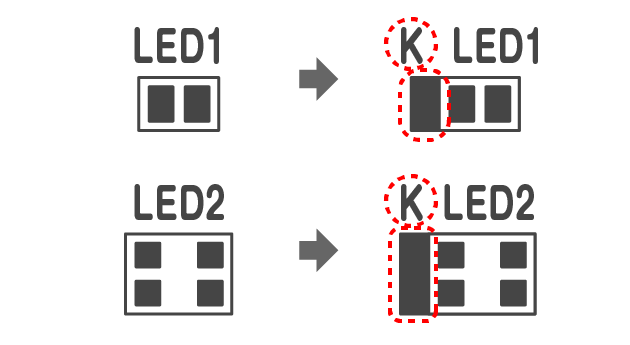

シルク枠を他よりも太枠で表記し、K(カソード)マーク、A(アノード)マークを追加する方法もございます。
