ご注文時に必要なデータ一覧
基板設計サービスをご利用いただく場合
| No. | 名称 | 必須 | 形式 | 説明 |
|---|---|---|---|---|
| 1 | 回路図 | pdf※1 | 手書きの回路図でも可です。線幅指定、等長配線の指定などあれば、ハイライト等にて指示をお願いします。 |
|
| 2 | ネットリスト | テキスト | ネットリスト有り／無しで、設計納期、設計ピン単価が変動します。 |
|
| 3 | 部品リスト | エクセル | P板.comにてテンプレートをご用意しております。部品のピン数の記載も併せてお願いします。 |
|
| 4 | 部品データシート | ご注文時に、各設計部品のデータシート（フットプリント情報を含む）をご用意ください。 |
||
| 5 | 基板外形図 | 任意 | 基板寸法、形状、および位置指定部品等の情報を記載ください。dxf形式でのご提供を推奨いたします。 |
|
| 6 | 設計指示書 | 任意 | 任意 | P板.comにてテンプレートをご用意しております。 |
※1 回路図エディタの生データはお受付不可となります。
KiCADでAW設計をご指定の場合、KiCadプロジェクトデータのご提供をお願い致します。
基板製造サービスをご利用いただく場合
| No. | 名称 | 必須 | 形式 | 説明 |
|---|---|---|---|---|
| 1 | ガーバーデータ または COMP データ または DXF データ |
274X※2 or dxf※3 |
ドリルデータ／ドリルリストを含む、拡張ガーバーフォーマット（274X）データ一式を、zip圧縮してご準備ください。CADLUS Xで設計された方は、COMPデータをご用意ください。 |
※2 P板.comでは「274X（拡張ガーバー）フォーマット」を推奨しております。
※3 「dxfデータ」でご提供いただく場合、基板製造用データ説明書（DXF）をご参照のうえ、データを作成してください。
●製造仕様により、下記データが追加で必要になる場合がございます。
| 製造指示書 | ご支給のガーバーデータの最終の製造ルールチェック、およびガーバーファイルのレイヤー指示等にご活用ください。 |
| 面付イメージ図 | シート形状の面付形状を図示した図面です。 「データ面付編集サービス」をご利用いただく場合、必要になります。 |
| ULマーク指示図 | 印字面/位置を示した図面です。 「ULマーク印字」をご希望の場合、必要になります。 |

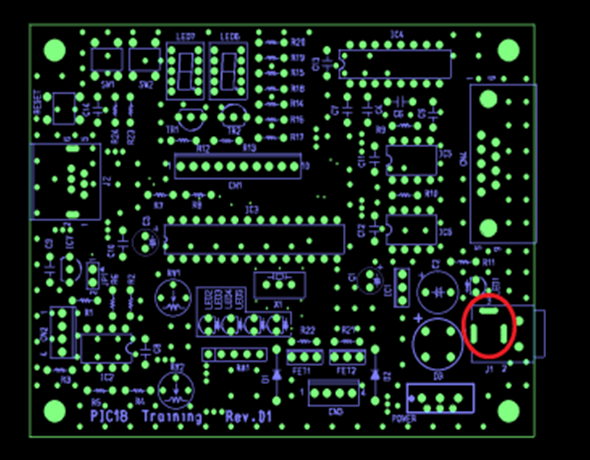

| 長穴指示図 | 長穴の場所、向きを明示した図面です。 「長穴」加工がある場合、必要になります。 |

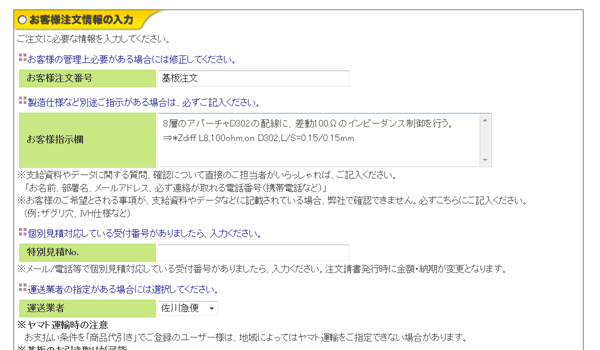

| インピーダンス コントロール指示 |
「特性インピーダンスコントロール」をご指示いただく場合に必要となります。インピーダンス値、シングル／差動の種別、コントロールするアパーチャをご指示ください。 |
部品実装サービスをご利用いただく場合
| No. | 名称 | 必須 | 形式 | 説明 | |
|---|---|---|---|---|---|
| 1 | 部品リスト | エクセル | |||

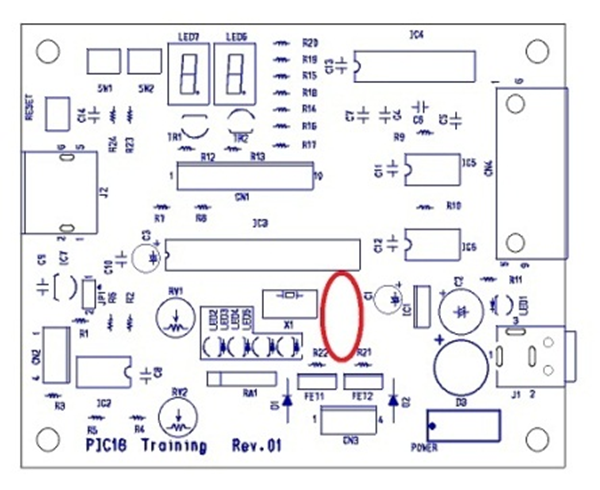

| 2 | 実装図 | 部品のリファレンス番号、極性指示（ピン番号）、形状が記載された図面です。 |
|||
| 3 | メタルマスク ガーバーデータ ※基板外形ガーバーデータも含む |
手付け | 任意 | 274X or dxf |
はんだ印刷用メタルマスク版データです。CADLUS Xで設計された方は、COMPデータをご用意ください。 |
| リフロー | |||||
| 4 | マウントデータ | 手付け | 任意 | テキスト or cvs |
部品配置座標データです。 |
| リフロー | 推奨 | ||||
※マウントデータの有無で価格が変動いたします。
